انتخاب صحیح تجهیزات خردایش، یکی از مهم ترین تصمیم ها در طراحی و راه اندازی پروژه های معدنی است. عملکرد سنگ شکن، سرند، فیدر و نوار نقاله مستقیما بر ظرفیت تولید، کیفیت محصول نهایی، میزان مصرف انرژی و هزینه های نگهداری تاثیر می گذارد. به همین دلیل، خرید سنگ شکن و تجهیزات خردایش نباید فقط بر اساس قیمت اولیه دستگاه انجام شود. عواملی مانند نوع سنگ، ظرفیت مورد نیاز، ابعاد خوراک، دانه بندی محصول، میزان سایش و شرایط محل نصب نیز باید پیش از ثبت سفارش بررسی شوند.
هر معدن ویژگی های فنی مخصوص خود را دارد. سنگ آهک، گرانیت، بازالت، سنگ آهن، مس، سیلیس و مواد معدنی دیگر، رفتار یکسانی هنگام خردایش ندارند. برخی مواد با فشار به راحتی خرد می شوند، در حالی که گروهی دیگر به دلیل سختی و خاصیت سایندگی بالا، به تجهیزات مقاوم تر و قطعات مصرفی ویژه نیاز دارند.
این راهنما، مهم ترین نکات مورد نیاز برای انتخاب و خرید تجهیزات خردایش را بررسی می کند تا تصمیم گیری برای مدیران معادن، پیمانکاران، مشاوران و سرمایه گذاران این حوزه با دقت بیشتری انجام شود.
تجهیزات خردایش در خط تولید معدن چه وظیفه ای دارند؟
تجهیزات خردایش مجموعه ای از ماشین آلات هستند که مواد استخراج شده از معدن را به ابعاد کوچک تر و دانه بندی قابل استفاده تبدیل می کنند. سنگ استخراج شده معمولا ابعاد بزرگ، شکل نامنظم و ترکیب دانه بندی متفاوتی دارد. این مواد باید در چند مرحله خرد و تفکیک شوند تا برای تولید شن و ماسه، مصالح ساختمانی، آسفالت، بتن یا فرآوری های بعدی آماده شوند.

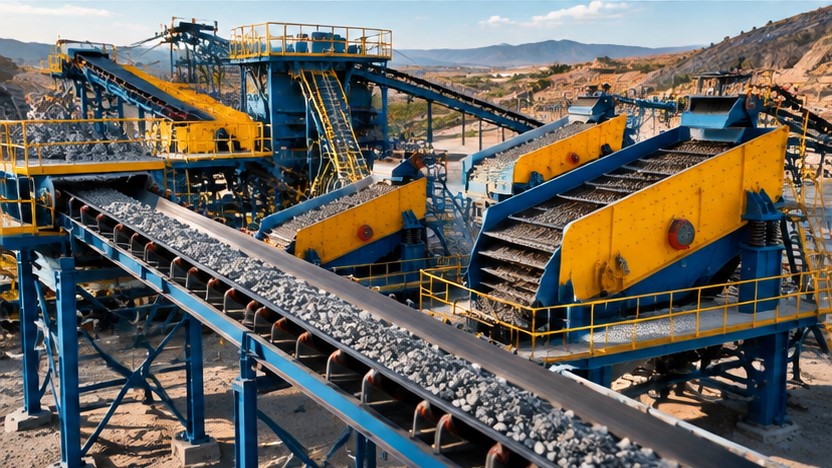

یک خط خردایش معمولی می تواند شامل تجهیزات زیر باشد:
- سنگ شکن فکی برای خردایش اولیه
- سنگ شکن کوبیت برای خردایش ضربه ای
- سنگ شکن هیدروکن یا مخروطی برای مراحل ثانویه و ثالثیه
- ماسه ساز برای تولید ذرات ریز و مصالح مکعبی
- فیدر برای تغذیه منظم سنگ شکن
- سرند ویبره ای برای جداسازی دانه ها
- نوار نقاله برای انتقال مواد بین تجهیزات
- شوت، hopper و سازه فلزی برای اتصال بخش های مختلف خط
- تابلو برق و سیستم کنترل برای مدیریت عملکرد تجهیزات
هماهنگی این بخش ها اهمیت زیادی دارد. حتی اگر یک سنگ شکن از نظر فنی ظرفیت بالایی داشته باشد، در صورت انتخاب نامناسب فیدر یا سرند، ظرفیت واقعی خط کاهش پیدا می کند.
پیش از خرید سنگ شکن چه اطلاعاتی باید مشخص شود؟
پیش از استعلام قیمت یا انتخاب مدل دستگاه، اطلاعات فنی پروژه باید به شکل دقیق جمع آوری شود. ابهام در این مرحله ممکن است باعث انتخاب دستگاهی با ظرفیت کمتر یا بیشتر از نیاز واقعی شود.
نوع و سختی سنگ
نوع سنگ، نخستین عامل موثر در انتخاب سنگ شکن است. سنگ های نرم و نیمه سخت معمولا با دستگاه های ضربه ای به خوبی خرد می شوند. در مقابل، برای سنگ های سخت مانند گرانیت و بازالت، استفاده از سنگ شکن فکی و مخروطی معمولا گزینه مناسب تری است.
شاخص هایی مانند مقاومت فشاری، میزان رطوبت، چسبندگی، درصد سیلیس و خاصیت سایندگی باید بررسی شوند. وجود سیلیس آزاد یا کانی های ساینده می تواند استهلاک چکش، سندان، لاینر، منتل و کانکیو را افزایش دهد.
ظرفیت تولید مورد نیاز
ظرفیت تولید باید بر اساس تن در ساعت مشخص شود. ظرفیت اسمی دستگاه با ظرفیت واقعی خط یکسان نیست و عواملی مانند توقف برای تعمیرات، رطوبت، نحوه تغذیه، تنظیم دهانه خروجی و اندازه خوراک بر مقدار تولید اثر می گذارند.
برای انتخاب دقیق تر، بهتر است ظرفیت مورد نیاز با در نظر گرفتن حاشیه اطمینان مشخص شود. انتخاب دستگاه دقیقا بر اساس ظرفیت حداقلی پروژه، امکان پاسخگویی به افزایش تولید در آینده را کاهش می دهد.
ابعاد سنگ ورودی
اندازه بزرگ ترین قطعه ورودی باید پیش از انتخاب سنگ شکن مشخص شود. دهانه ورودی سنگ شکن فکی، کوبیت یا هیدروکن باید متناسب با ابعاد سنگ های استخراج شده باشد. ورود قطعات بزرگ تر از ظرفیت دستگاه می تواند باعث گیرکردن سنگ، افزایش فشار بر شفت و یاتاقان و توقف خط شود.
در صورت بزرگ بودن ابعاد خوراک، استفاده از سنگ شکن اولیه با دهانه ورودی بزرگ یا تجهیزات پیش خردایش ضروری است.

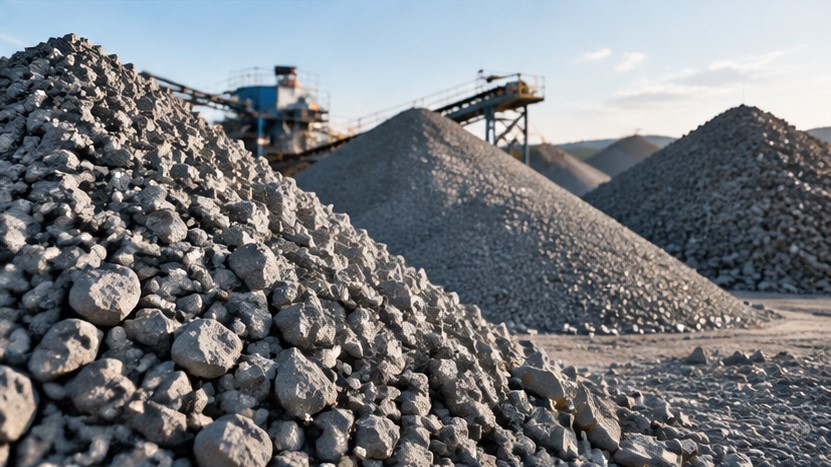

دانه بندی محصول نهایی
هدف پروژه باید به صورت دقیق مشخص شود. برای مثال، محصول مورد نیاز ممکن است شامل موارد زیر باشد:
- شن درشت برای زیرسازی
- شن شکسته برای بتن
- مصالح مناسب آسفالت
- ماسه شسته یا ماسه شکسته
- پودر سنگ
- سنگدانه با دانه بندی مشخص برای فرآوری معدنی
تعداد مراحل خردایش و نوع سرند بر اساس اندازه محصول نهایی تعیین می شود. هرچه دانه بندی مورد نظر دقیق تر باشد، کنترل بیشتری بر روی تنظیم سنگ شکن و طراحی مدار نیاز خواهد بود.
انواع سنگ شکن و کاربرد هر کدام

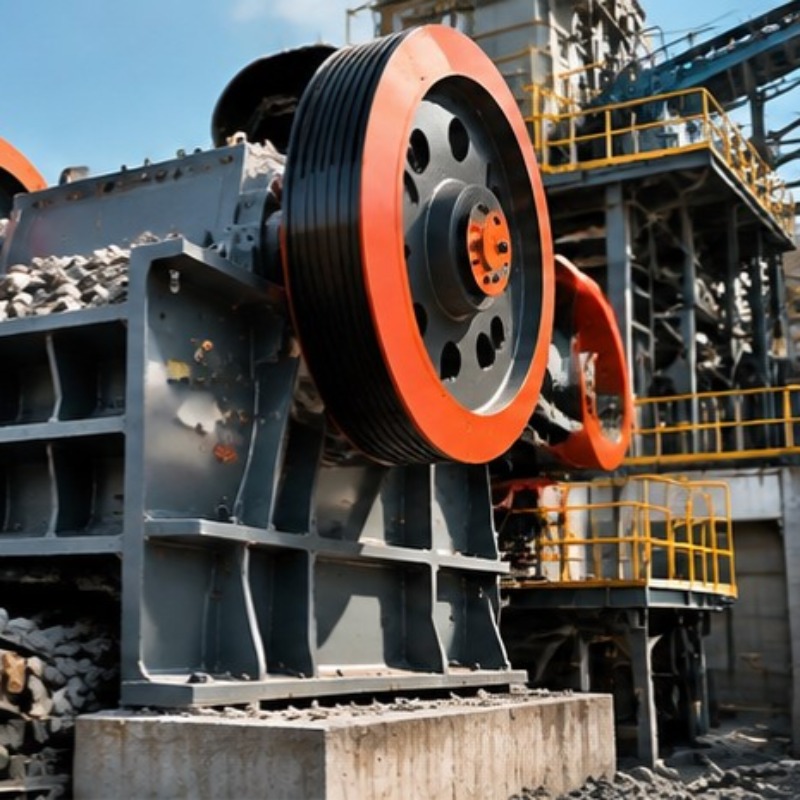

سنگ شکن فکی
سنگ شکن فکی یکی از رایج ترین تجهیزات خردایش اولیه است. این دستگاه از دو فک ثابت و متحرک تشکیل شده و مواد را با اعمال فشار خرد می کند. سنگ شکن فکی برای ورود سنگ های بزرگ و سخت مناسب است و معمولا در ابتدای خطوط خردایش نصب می شود.
مزایای اصلی سنگ شکن فکی عبارتند از:
- دهانه ورودی بزرگ
- ساختار مقاوم و ساده
- قابلیت خردایش سنگ های سخت
- تعمیرات نسبتا آسان
- مناسب برای مرحله اولیه خردایش
با این حال، محصول خروجی سنگ شکن فکی معمولا شکل کاملا مکعبی ندارد و برای رسیدن به دانه بندی نهایی، به مراحل بعدی نیاز پیدا می کند.
سنگ شکن کوبیت
سنگ شکن کوبیت از سنگ شکن های ضربه ای است که مواد را با برخورد چکش به سندان خرد می کند. این دستگاه در خردایش سنگ های نرم تا نیمه سخت کاربرد گسترده ای دارد و می تواند محصولی با شکل مکعبی مناسب تولید کند.
کوبیت در مدل ها و ظرفیت های مختلف تولید می شود. میزان تولید، تعداد چکش، ابعاد روتور و تنظیم فاصله سندان از عوامل موثر بر عملکرد آن هستند.
مزایای کوبیت شامل موارد زیر است:
- تولید محصول با شکل مناسب
- قابلیت استفاده در مراحل ثانویه
- تنظیم دانه بندی خروجی
- ظرفیت مناسب برای خطوط شن و ماسه
- امکان دسترسی نسبتا آسان به قطعات داخلی
در سنگ های بسیار سخت و ساینده، مصرف قطعات کوبیت می تواند افزایش پیدا کند. بنابراین، جنس چکش و سندان باید متناسب با نوع خوراک انتخاب شود.

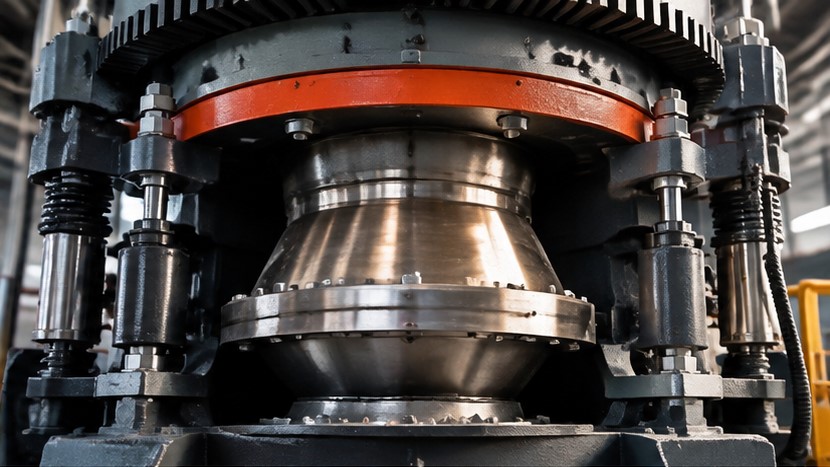

سنگ شکن هیدروکن
سنگ شکن هیدروکن یا سنگ شکن مخروطی برای خردایش ثانویه و ثالثیه سنگ های سخت و نیمه سخت به کار می رود. در این دستگاه، مواد میان منتل و کانکیو قرار گرفته و بر اثر فشار و حرکت دورانی خرد می شوند.
هیدروکن برای تولید مصالح با دانه بندی یکنواخت گزینه مناسبی است. وجود سیستم هیدرولیک در بسیاری از مدل ها، تنظیم دهانه خروجی و تخلیه مواد غیرقابل خردایش را آسان تر می کند.
این دستگاه معمولا در معادن سنگ آهن، کارخانه های تولید شن و ماسه، پروژه های راه سازی و خطوط خردایش سنگ های سخت استفاده می شود. انتخاب منتل و کانکیو باید بر اساس مرحله کاری و اندازه محصول انجام شود.
ماسه ساز
ماسه ساز برای تولید ذرات ریز و ماسه شکسته استفاده می شود. مدل های مختلفی از ماسه ساز در خطوط خردایش وجود دارد که از جمله آنها می توان به ماسه ساز خرگوشی، پاکتی دارد که از جمله آنها می توان به ماسه ساز خرگوشی، پاکتی ایجاد برخورد سنگ با سنگ، شکل دانه ها را اصلاح می کنند. در پروژه هایی که تولید مصالح مکعبی و باکیفیت اهمیت دارد، استفاده از ماسه ساز می تواند کیفیت محصول نهایی را افزایش دهد.
مقایسه تجهیزات اصلی خردایش
| دستگاه | مرحله کاربرد | نوع مکانیزم | مناسب برای | نکته مهم |
|---|---|---|---|---|
| فکی | اولیه | فشاری | سنگ های بزرگ و سخت | دهانه ورودی بزرگ |
| کوبیت | ثانویه | ضربه ای | سنگ های نرم تا نیمه سخت | تولید محصول مکعبی |
| هیدروکن | ثانویه و ثالثیه | فشاری | سنگ های سخت و ساینده | دانه بندی یکنواخت |
| ماسه ساز | ثالثیه | ضربه ای | تولید ماسه و ذرات ریز | اصلاح شکل سنگدانه |
| سرند | تفکیک | ارتعاشی | جداسازی دانه ها | انتخاب مش مناسب |
| فیدر | تغذیه | ارتعاشی یا گریزلی | انتقال منظم مواد | کنترل ورودی خط |
نقش فیدر و سرند در عملکرد خط خردایش
تمرکز صرف بر خرید سنگ شکن و تجهیزات خردایش اصلی، بدون توجه به فیدر و سرند، یکی از خطاهای رایج در طراحی خطوط معدنی است. فیدر وظیفه دارد مواد را با دبی مشخص و یکنواخت وارد سنگ شکن کند. ورود ناگهانی حجم زیادی از سنگ می تواند باعث افت ظرفیت، افزایش فشار موتور و استهلاک قطعات شود.
بررسی هزینه در زمان خرید تجهیزات خردایش
قیمت اولیه دستگاه تنها یکی از بخش های هزینه پروژه است. هزینه واقعی مالکیت شامل خرید، حمل، نصب، مصرف انرژی، قطعات مصرفی، تعمیرات و توقف خط می شود.
در زمان بررسی پیشنهادهای فروشندگان، موارد زیر باید در نظر گرفته شود:
- قیمت خود دستگاه
- هزینه ساخت شاسی و سازه
- قیمت تابلو برق و کابل کشی
- هزینه حمل تا محل معدن
- هزینه نصب و راه اندازی
- ظرفیت و توان موتور
- هزینه قطعات مصرفی
- دسترسی به خدمات تعمیر و تامین قطعه
- مدت زمان توقف در زمان تعمیرات
- امکان توسعه خط در آینده
گاهی یک دستگاه ارزان قیمت به دلیل مصرف بالای قطعات یا دسترسی دشوار به قطعات یدکی، هزینه بیشتری به پروژه تحمیل می کند. در مقابل، تجهیزی با قیمت اولیه بالاتر ممکن است به دلیل عمر کاری بیشتر، طراحی مناسب و نگهداری ساده تر، هزینه تمام شده کمتری داشته باشد.
اهمیت قطعات مصرفی و جنس آلیاژ
قطعاتی مانند فک، چکش، سندان، منتل، کانکیو، بغل بند و لاینر در تماس مستقیم با مواد معدنی قرار دارند. این قطعات به مرور زمان ساییده می شوند و باید طبق برنامه تعویض شوند.
جنس قطعات باید متناسب با شرایط کار انتخاب شود. فولاد منگنزی برای برخی قطعات سنگ شکن فکی و مخروطی کاربرد دارد و در شرایط ضربه ای می تواند عملکرد مناسبی داشته باشد. برای مواد بسیار ساینده، آلیاژهای مقاوم به سایش نیز مورد توجه قرار می گیرند.
پیش از خرید، بهتر است اطلاعات زیر از سازنده دریافت شود:
- جنس قطعه و استاندارد آلیاژ
- وزن و عمر تقریبی قطعات
- زمان تامین قطعات یدکی
- روش تعویض قطعات
- امکان تولید قطعه جایگزین
- شرایط گارانتی قطعات اصلی
شرکت های فعال در زمینه طراحی و ساخت ماشین آلات معدنی، مانند تکنیک سنگ شکن، معمولا با بررسی نوع سنگ و ظرفیت پروژه، ترکیب مناسب تجهیزات و قطعات مصرفی را پیشنهاد می کنند. ارائه نقشه، مشخصات موتور، ظرفیت واقعی و فهرست قطعات یدکی از نشانه های یک پیشنهاد فنی قابل بررسی است.
نکات مهم برای ارزیابی سازنده تجهیزات
انتخاب سازنده یا تامین کننده، به اندازه انتخاب مدل سنگ شکن اهمیت دارد. یک تامین کننده معتبر باید بتواند علاوه بر فروش دستگاه، خدمات فنی و پشتیبانی مورد نیاز پروژه را ارائه دهد.
در ارزیابی تامین کننده، موارد زیر اهمیت دارند:
- سابقه اجرای پروژه های مشابه
- ارائه مشخصات فنی کامل
- امکان بازدید از نمونه های نصب شده
- شفافیت در اعلام ظرفیت واقعی
- کیفیت قطعات اصلی
- دسترسی به قطعات مصرفی
- خدمات نصب و راه اندازی
- آموزش اپراتور
- پشتیبانی پس از فروش
- ارائه نقشه و دفترچه فنی
دریافت پیشنهاد قیمت بدون مشخصات فنی کامل، امکان مقایسه صحیح بین فروشندگان را کاهش می دهد. هر پیشنهاد باید شامل مدل دستگاه، ظرفیت، توان موتور، ابعاد، وزن، لوازم همراه و شرایط گارانتی باشد.
جمع بندی
خرید سنگ شکن و تجهیزات خردایش زمانی نتیجه مطلوبی دارد که بر اساس اطلاعات واقعی معدن، ظرفیت تولید و مشخصات محصول نهایی انجام شود. نوع سنگ، سختی، ابعاد خوراک، میزان رطوبت، دانه بندی مورد نیاز و درصد سایندگی، مهم ترین عوامل موثر بر انتخاب دستگاه هستند.
سنگ شکن فکی برای خردایش اولیه، کوبیت برای مواد نرم و نیمه سخت، هیدروکن برای سنگ های سخت و ماسه ساز برای تولید مصالح ریز و مکعبی کاربرد دارند. در کنار این تجهیزات، فیدر، سرند، نوار نقاله و سیستم کنترل نیز باید به صورت یک مجموعه هماهنگ طراحی شوند.
مقایسه قیمت باید بر اساس هزینه کل مالکیت، کیفیت قطعات، مصرف انرژی، خدمات نصب و امکان تامین قطعات انجام شود. مجموعه هایی مانند تکنیک سنگ شکن با فعالیت در زمینه طراحی و ساخت تجهیزات خردایش، می توانند بر اساس شرایط هر پروژه، راهکار مناسب برای انتخاب سنگ شکن، سرند، فیدر و سایر اجزای خط ارائه کنند.
سوالات متداول درباره خرید سنگ شکن و تجهیزات خردایش
1. برای سنگ سخت، کدام سنگ شکن مناسب تر است؟
برای سنگ های سخت و ساینده، معمولا سنگ شکن فکی در مرحله اولیه و هیدروکن یا سنگ شکن مخروطی در مراحل بعدی استفاده می شود. انتخاب نهایی به ظرفیت، ابعاد خوراک و دانه بندی محصول بستگی دارد.
2. آیا سنگ شکن کوبیت برای همه معادن مناسب است؟
خیر. کوبیت برای سنگ های نرم تا نیمه سخت عملکرد مناسبی دارد. در سنگ های بسیار سخت یا دارای خاصیت سایندگی بالا، استهلاک چکش و سندان افزایش پیدا می کند و ممکن است استفاده از مدار فکی و مخروطی گزینه مناسب تری باشد.
3. ظرفیت خط خردایش چگونه محاسبه می شود؟
ظرفیت بر اساس مقدار خوراک ورودی در ساعت، نوع سنگ، ابعاد خوراک، تنظیم دهانه خروجی، تعداد مراحل خردایش و زمان کارکرد روزانه محاسبه می شود. ظرفیت اسمی دستگاه باید با ظرفیت فیدر، سرند و نوار نقاله هماهنگ باشد.
4. مهم ترین قطعات مصرفی سنگ شکن کدامند؟
فک ثابت و متحرک، چکش، سندان، بغل بند، منتل، کانکیو، لاینر، توری سرند، تسمه و یاتاقان از قطعاتی هستند که با توجه به نوع دستگاه و شرایط کاری، نیاز به بررسی و تعویض دوره ای دارند.
