در طراحی معماری معاصر، گذار از متریال‌های سنتی، سنگین و بصری‌بند (مانند نرده‌های فلزی، سنگی و چوبی) به سمت متریال‌های شفاف و سبک به یک الزام تبدیل شده است. هندریل شیشه‌ای (Glass Railing) یا نرده شیشه‌ای، نماد این تحول است که هم‌زمان دو فاکتور حیاتی را تأمین می‌کند: ایمنی کامل بر اساس ضوابط نظام مهندسی و توسعه دید بصری (Panoramic View) همراه با ورود حداکثری نور طبیعی. قصر بلور پاسارگاد
چه در پروژه‌های مسکونی لوکس، ویلاها و روف‌گاردن‌ها و چه در مجتمع‌های تجاری پرتردد، استفاده از جان‌پناه شیشه‌ای ارزش افزوده چشمگیری به سازه می‌بخشد. اما اجرای این سیستم‌ها نیازمند درک دقیق رفتار مکانیکی شیشه، انتخاب صحیح یراق‌آلات و تسلط بر روش‌های نصب استاندارد است.
ساختار فنی و ایمنی هندریل شیشه‌ای؛ سکوریت یا لمینت؟
یکی از مهم‌ترین ابهامات کارفرمایان، مقاومت مکانیکی شیشه در برابر ضربات فیزیکی و بارهای جانبی (نظیر فشار باد در طبقات بالا یا تکیه دادن افراد) است. بر اساس آیین‌نامه‌های بین‌المللی (مانند ASTM) و مبحث چهارم مقررات ملی ساختمان، استفاده از شیشه خام در ارتفاع به‌هیچ‌وجه مجاز نیست.
۱. شیشه سکوریت (Tempered Glass)
این شیشه‌ها طی فرآیند حرارت‌دهی بالای ۷۰۰ درجه سانتی‌گراد و خنک‌سازی ناگهانی مقاوم‌سازی می‌شوند. مقاومت مکانیکی سکوریت حدود ۴ تا ۵ برابر شیشه معمولی است. در صورت شکست، به قطعات ریز غیربرنده تبدیل می‌شود، اما فرو می‌ریزد. معمولاً در سیستم‌هایی با فریم‌های قوی یا کاربردهای با ریسک سقوط صفر استفاده می‌شود.
۲. شیشه لمینت (Laminated Glass)
استاندارد طلایی جان‌پناه‌های شیشه‌ای، شیشه لمینت دو لایه سکوریت است. در این فرآیند، دو لایه شیشه سکوریت با استفاده از لایه‌های میانی مانند:
- PVB (پلی‌وینیل بوتیرال): انعطاف‌پذیر و استاندارد رایج پروژه‌ها.
- SGP (سنتری‌گلس – SentryGlas): لایه‌ای فوق‌العاده صلب با مقاومت کششی ۵ برابری نسبت به PVB؛ مناسب روف‌گاردن‌ها، لبه‌های پرتگاه و پروژه‌های نیازمند مقاومت بارهای باد سنگین.
در صورت شکستن هر دو لایه، فیلم میانی مانع از فروپاشی پنل شده و پنل شکسته ساختار خود را حفظ می‌کند تا خطری متوجه عابران و ساکنان نشود. ضخامت‌های متداول از ۱۲ میلی‌متر (۶+۶) تا ۲۱.۵ میلی‌متر (۱۰+۱۰) بسته به ارتفاع و نوع سیستم متغیر است.
انواع سیستم‌های اجرایی هندریل شیشه‌ای
انتخاب روش مهار شیشه، تابع کاربری فضا (تراس، راه‌پله، بالکن، ووید تجاری)، نوع زیرسازی کف و الزامات معماری پروژه است. متداول‌ترین سیستم‌های نصب عبارت‌اند از:
۱. سیستم دفنی یا توکار (In-Floor / Recessed Base Shoe)
در این مدل، پروفیل‌های آلومینیومی تقویت‌شده کاملاً درون کف‌سازی نهایی (زیر سرامیک یا سنگ) پنهان می‌شوند. تنها خروجی قابل مشاهده، یک خط باریک شیشه است که از کف زمین بیرون آمده است. این گزینه برای مینیمال‌ترین پروژه‌های معماری مدرن ایده‌آل است.

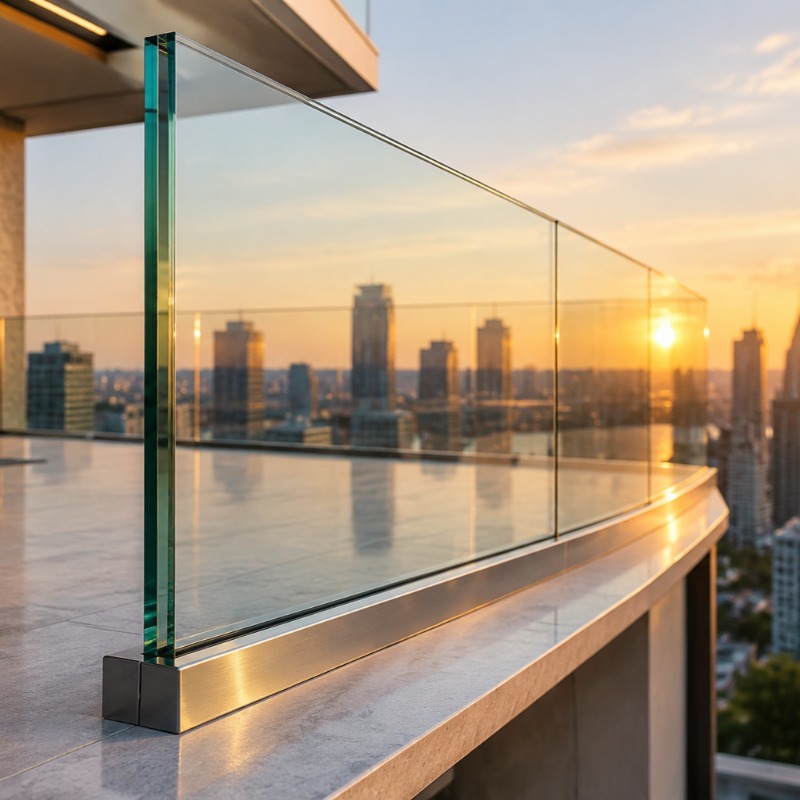

۲. سیستم روکار یا یوچنل (Surface Mount Base Shoe)
پروفیل‌های آلومینیومی آکسترود روی سنگ نهایی با انکر بولت‌های محاسباتی بولت می‌شوند و با کاورهای آلومینیومی آنادایز یا رنگ الکترواستاتیک پوشانده می‌شوند. این روش دسترسی آسان برای رگلاژ و سرعت نصب بالا را فراهم می‌کند.
۳. سیستم اسپایدری و پوینت فیکس (Point-Fixing / Standoff)
شیشه‌ها توسط قطعات استوانه‌ای از جنس استیل ضدزنگ ۳۰۴ یا ۳۱۶ به کناره (پیشانی) سقف، تیر بتنی یا بغل پله پیچ می‌شوند. مزیت بزرگ پوینت فیکس، حفظ ۱۰۰ درصدی فضای مفید کف و عدم اشغال عرض راه‌پله است.
۴. سیستم اسپیگات یا فیکس‌پوینت پایه‌ای (Spigot)
شیشه‌ها درون پایه‌های پایینی (کلمپ‌های فکی معمولاً با ارتفاع ۱۵ تا ۲۰ سانتی‌متر) قفل می‌شوند. فاصله چند سانتی‌متری زیر شیشه تا کف زمین، هدایت آب باران در روف‌گاردن و بالکن‌ها را تسهیل می‌کند.
مزایای کلیدی استفاده از نرده شیشه‌ای
- توسعه افق دید و زیبایی‌شناسی: حذف موانع بصری فلزی و ایجاد حس گستردگی فضا.
- دوام و عدم فرسایش در برابر شرایط جوی: برخلاف آهن که زنگ می‌زند یا چوب که دچار پوسیدگی می‌شود، شیشه لمینت و آلومینیوم آنادایز در برابر رطوبت، اشعه UV خورشید و باران‌های اسیدی مقاوم مطلق هستند.
- سازگاری با ضوابط ایمنی آتش‌نشانی و کودک: به دلیل پیوسته بودن پنل‌ها، فاقد هرگونه پله یا میله افقی برای بالا رفتن کودکان است (Zero-Climbing Hazard).
- سهولت در نظافت و نگهداری: با استفاده از پوشش‌های نانو (هیدروفوبیک)، نیاز به نظافت مداوم به حداقل می‌رسد.
ضوابط و استانداردهای آتش‌نشانی برای هندریل شیشه‌ای
در اجرای هندریل شیشه‌ای در راه‌پله‌ها و پرتگاه‌ها، رعایت اصول ایمنی الزامی است:
- ارتفاع استاندارد: ارتفاع نهایی جان‌پناه در تراس و پرتگاه‌ها نباید کمتر از ۱۱۰ سانتی‌متر باشد (در راه‌پله‌ها حداقل ۹۰ سانتی‌متر).
- تحمل بار جانبی (Linear Load): سیستم مهار و شیشه باید توانایی تحمل بار خطی معادل حداقل ۱.۵ تا ۳ کیلونیوتن بر متر طول (بسته به کاربری مسکونی یا عمومی) را داشته باشد.
- هندریل روی شیشه (Handrail Profile): استفاده از لوله یا پروفیل U شکل استیل یا آلومینیوم روی لبه فوقانی شیشه، علاوه بر ایجاد تکیه‌گاه دست، ضربه‌پذیری لبه‌های حساس شیشه لمینت را پوشش داده و ایمنی را ارتقا می‌دهد.
جمع‌بندی؛ سرمایه‌گذاری هوشمندانه بر ارزش سازه
هندریل شیشه‌ای تنها یک عنصر محافظتی نیست، بلکه یک تصمیم معماری استراتژیک است که ارزش افزوده پایدار به ملک اضافه می‌کند. در اجرای این سیستم، کاهش هزینه‌ها نباید به قیمت کاهش ضخامت شیشه، حذف لایه‌های لمینت یا استفاده از یراق‌آلات بازیافتی و غیراستاندارد تمام شود. سپردن پروژه به تیم‌های مهندسی مجرب با محاسبات دقیق سازه‌ای، متضمن امنیت جانی ساکنان و ماندگاری زیبایی بنا برای دهه‌ها خواهد بود. نرده شیشه ای
