کنتاکتور زیمنس یکی از پرکاربردترین قطعات در تابلوهای برق صنعتی و مدارهای فرمان است که وظیفه قطع و وصل مطمئن مدارهای قدرت را بر عهده دارد. اگر مهندس برق، طراح تابلو یا پیمانکار تابلوسازی هستید که بهدنبال یک قطعه سوئیچینگ بادوام و قابلاعتماد برای راهاندازی موتورها و بارهای صنعتی میگردید، شناخت دقیق ساختار، سریها و معیارهای انتخاب کنتاکتور زیمنس اهمیت زیادی دارد. انتخاب نادرست ظرفیت یا رده کاری کنتاکتور میتواند به کاهش عمر کنتاکتها، جوش خوردن آنها یا توقفهای ناخواسته خط تولید منجر شود. از سوی دیگر، تنوع بالای مدلها و تفاوت میان کنتاکتورهای قدرت و کمکی گاهی انتخاب را برای کاربران دشوار میکند. در این مقاله بهصورت فنی و کاربردی توضیح میدهیم که کنتاکتور زیمنس چیست، اصول عملکرد آن چگونه است، خانواده SIRIUS و سری 3RT چه ویژگیهایی دارند و در نهایت چگونه مدل مناسب توان موتور خود را انتخاب و محصول اصل را از نمایندگی زیمنس تهران رسمی تهیه کنید.
کنتاکتور زیمنس چیست و اصول عملکرد آن چگونه است؟
کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای قدرت بهصورت کنترلشده از راه دور بهکار میرود. برخلاف کلیدهای دستی، کنتاکتور با یک سیگنال فرمان (تحریک بوبین) عمل میکند و امکان کنترل بارهای پرجریان با یک مدار فرمان کمجریان را فراهم میسازد. این ویژگی، کنتاکتور زیمنس را به قطعهای کلیدی در اتوماسیون صنعتی و مدارهای راهاندازی موتور تبدیل کرده است.
اصول عملکرد کنتاکتور بر پایه الکترومغناطیس استوار است. ساختار اصلی آن شامل اجزای زیر است:
- بوبین (Coil): با اعمال ولتاژ فرمان، میدان مغناطیسی ایجاد میکند.
- هسته مغناطیسی متحرک و ثابت: میدان مغناطیسی هسته متحرک را جذب میکند.
- کنتاکتهای اصلی (قدرت): مسیر جریان بار را باز و بسته میکنند.
- کنتاکتهای کمکی: برای مدار فرمان، اینترلاک و سیگنالدهی استفاده میشوند.
- فنر بازگردان: پس از قطع تحریک، کنتاکتها را به حالت اولیه برمیگرداند.
زمانی که به بوبین ولتاژ اعمال میشود، میدان مغناطیسی حاصل، هسته متحرک را جذب کرده و کنتاکتهای اصلی بسته میشوند تا جریان به بار برسد. با قطع ولتاژ بوبین، فنر بازگردان کنتاکتها را باز میکند و مدار قطع میشود. این مکانیزم ساده اما مطمئن، امکان سوئیچینگ مکرر و کنترل ایمن بارهای سنگین را فراهم میکند. کنتاکتور زیمنس بهدلیل کیفیت مواد کنتاکت و طراحی دقیق مکانیزم، در برابر تعداد بالای عملیات قطع و وصل دوام مناسبی دارد.

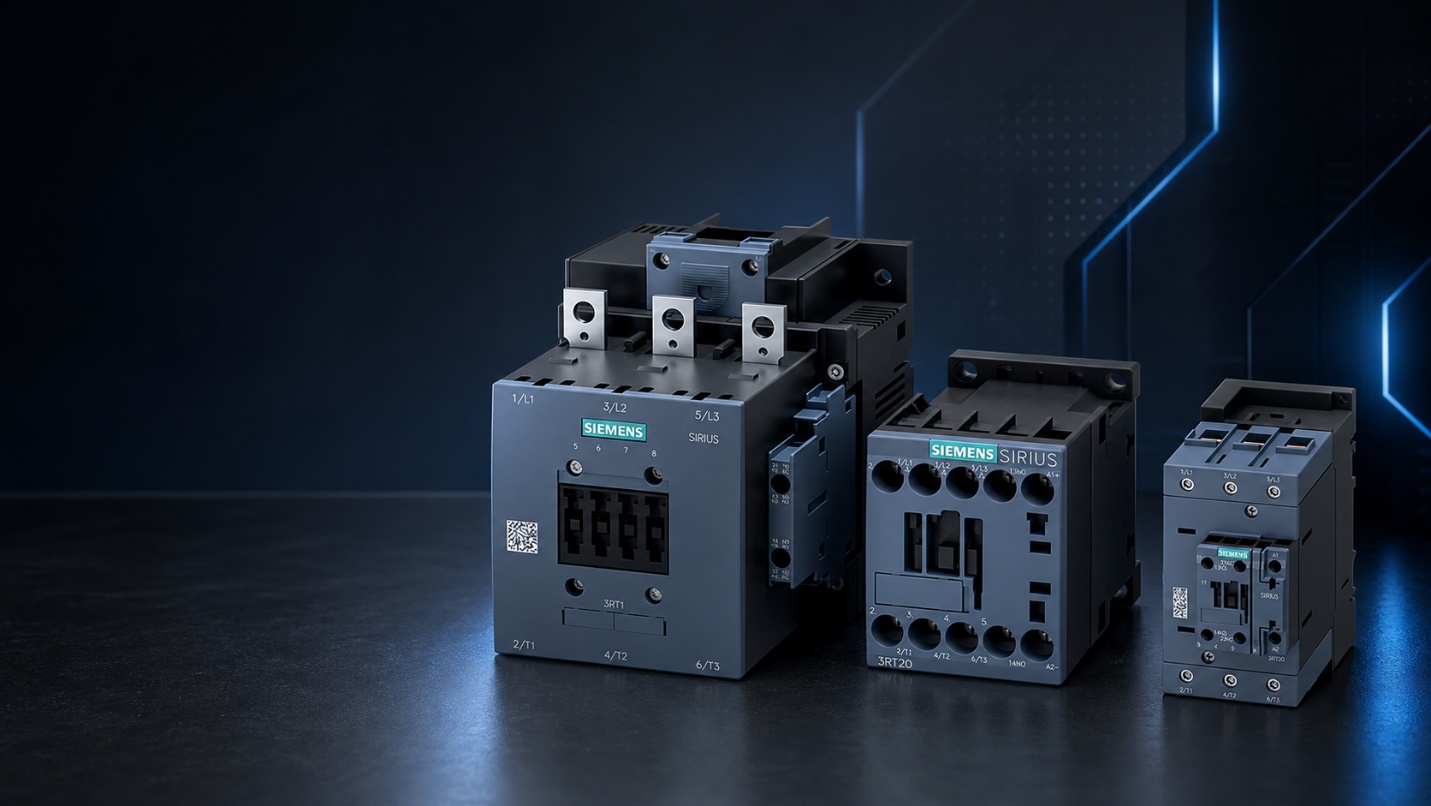

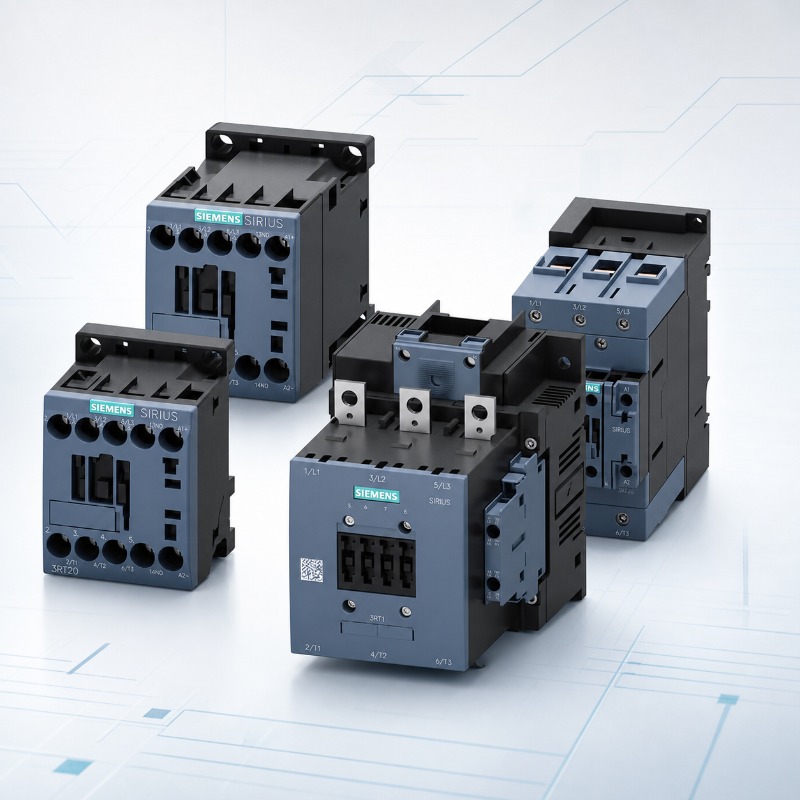

معرفی خانواده کنتاکتور SIRIUS زیمنس (سری 3RT)
خانواده SIRIUS نام تجاری زیمنس برای مجموعه تجهیزات کنترل و حفاظت صنعتی است که کنتاکتورها، رلههای اضافهبار، کلیدهای حفاظت موتور و رلههای کمکی را در بر میگیرد. در این خانواده، کنتاکتورهای قدرت با سری 3RT شناخته میشوند که یکی از پرکاربردترین سریها در تابلوهای صنعتی است.
سری 3RT برای پوشش گستره وسیعی از توانها طراحی شده و از توانهای پایین برای موتورهای کوچک تا توانهای بالا برای کاربردهای صنعتی سنگین را شامل میشود. این سری بر اساس ابعاد و ظرفیت جریان در فریمسایزهای مختلف (Size) دستهبندی میشود که هرچه شماره فریم بزرگتر باشد، ظرفیت جریان بالاتری دارد.
ویژگیهای شاخص سری 3RT
- طراحی ماژولار و امکان نصب مستقیم بی متال سری 3RU/3RB روی کنتاکتور
- تنوع ولتاژ بوبین (AC و DC) برای کاربردهای مختلف
- امکان استفاده از بوبینهای الکترونیکی با محدوده ولتاژ گسترده در برخی مدلها
- قابلیت نصب کنتاکت کمکی جانبی و فرونتال برای توسعه مدار فرمان
- ساختار جمعوجور برای صرفهجویی در فضای تابلو
هماهنگی اجزای خانواده SIRIUS یکی از مزیتهای مهم آن است؛ کنتاکتور 3RT، بی متال و کلید حفاظت موتور بهگونهای طراحی شدهاند که بهسادگی و بدون نیاز به قطعات واسط به یکدیگر متصل میشوند. این هماهنگی، مونتاژ تابلو را سریعتر و مطمئنتر میکند. برای انتخاب فریمسایز و مدل دقیق متناسب با پروژه خود، میتوانید از [مشاوره خرید کنتاکتور زیمنس] کارشناسان نمایندگی رسمی کمک بگیرید.
نحوه انتخاب کنتاکتور مناسب بر اساس توان و جریان موتور
انتخاب درست کنتاکتور، مهمترین گام برای اطمینان از عملکرد بلندمدت و ایمن آن است. انتخاب کنتاکتوری با ظرفیت کمتر از نیاز، منجر به گرم شدن و جوش خوردن کنتاکتها میشود و انتخاب بیش از حد بزرگ نیز هزینه و فضای غیرضروری تحمیل میکند. معیارهای اصلی انتخاب عبارتاند از:
۱. رده کاربری
رده کاری مشخص میکند کنتاکتور برای چه نوع باری مناسب است. رایجترین ردهها عبارتاند از:
- AC-1: بارهای مقاومتی یا با ضریب توان بالا (مانند گرمکنها)
- AC-3: موتورهای قفس سنجابی با قطع در حالت کارکرد عادی (رایجترین رده برای موتور)
- AC-4: کاربردهای سنگین با جاگینگ و قطع در حالت راهاندازی
۲. توان و جریان موتور
انتخاب باید بر اساس توان موتور (کیلووات) و جریان نامی آن انجام شود. توان مجاز کنتاکتور در رده AC-3 معمولاً روی بدنه و در دیتاشیت درج میشود. باید کنتاکتوری انتخاب شود که جریان نامی AC-3 آن برابر یا بیشتر از جریان نامی موتور باشد.
۳. ولتاژ بوبین
ولتاژ فرمان مدار (مانند 24V DC، 220V AC یا 380V AC) باید با ولتاژ بوبین کنتاکتور مطابقت داشته باشد.
نکات تکمیلی
- ولتاژ کاری مدار قدرت را در نظر بگیرید.
- تعداد و نوع کنتاکتهای کمکی مورد نیاز مدار فرمان را مشخص کنید.
- فرکانس قطع و وصل (تعداد عملیات در ساعت) را برای کاربردهای پرتکرار لحاظ کنید.
برای اطمینان از انطباق مدل با پلاک موتور و شرایط پروژه، توصیه میشود پیش از خرید با کارشناسان فنی مشورت کنید تا از خطاهای پرهزینه جلوگیری شود.
کاربرد کنتاکتور در مدارات استارت موتور و تابلو برق
کنتاکتور در قلب اغلب مدارهای راهاندازی موتور قرار دارد و بسته به نوع راهاندازی، تعداد و آرایش آن متفاوت است. کاربردهای رایج آن در تابلوهای صنعتی عبارتاند از:
راهاندازی مستقیم (Direct On Line)
سادهترین روش راهاندازی که در آن یک کنتاکتور بههمراه یک کلید حرارتی موتور را مستقیماً به شبکه وصل میکند. این روش برای موتورهای کوچک و متوسط مناسب است.
راهاندازی ستاره-مثلث (Star-Delta)
برای کاهش جریان راهاندازی موتورهای بزرگ استفاده میشود و به سه کنتاکتور (اصلی، ستاره و مثلث) نیاز دارد که با یک تایمر و اینترلاک هماهنگ میشوند. در این آرایش، اینترلاک میان کنتاکتور ستاره و مثلث برای جلوگیری از اتصال کوتاه حیاتی است.
چپگرد-راستگرد (Reversing)
با استفاده از دو کنتاکتور و اینترلاک مکانیکی/الکتریکی، جهت چرخش موتور تغییر داده میشود.
سایر کاربردها
- کنترل پمپها، فنها و کمپرسورهای صنعتی
- سوئیچینگ بانک خازنی برای اصلاح ضریب توان
- کنترل بارهای روشنایی و گرمایشی صنعتی
در تمام این کاربردها، کیفیت و دوام کنتاکتور نقش مستقیمی در پایداری خط تولید دارد. بههمین دلیل استفاده از کنتاکتور زیمنس اصل، که عملکرد پایدار در تعداد بالای عملیات قطع و وصل را تضمین میکند، برای پیمانکاران تابلوساز اهمیت ویژهای دارد. تهیه محصول از نمایندگی رسمی زیمنس تهران، اطمینان از اصالت و هماهنگی اجزای مدار را فراهم میسازد.
قیمت روز و خرید کنتاکتور زیمنس از نمایندگی
قیمت کنتاکتور زیمنس به عوامل متعددی بستگی دارد؛ از جمله فریمسایز و ظرفیت جریان، رده کاربری، ولتاژ بوبین و تعداد کنتاکتهای کمکی. طبیعتاً کنتاکتورهای با توان بالاتر و فریم بزرگتر قیمت بیشتری نسبت به مدلهای کوچک دارند. همچنین بهدلیل نوسانات نرخ ارز و شرایط واردات، قیمت این محصولات متغیر است و بهترین راه اطلاع از قیمت بهروز، استعلام مستقیم از نمایندگی زیمنس تهران است.
نکته حیاتی در خرید، اطمینان از اصالت کالاست. در بازار، نمونههای تقلبی یا درجهدو با ظاهری مشابه عرضه میشوند که ممکن است کنتاکتهای آنها زودتر مستهلک شوند یا در سوئیچینگ بارهای سنگین دچار مشکل شوند. خرید از نمایندگی رسمی زیمنس تهران این مزایا را دارد:
- تضمین اصالت کالا و مطابقت با استاندارد کارخانه
- مشاوره فنی برای انتخاب فریمسایز و ست هماهنگ کنتاکتور و رله حرارتی
- دسترسی به تنوع مدلها و ولتاژهای بوبین مختلف
- ارائه فاکتور رسمی و پشتیبانی پس از فروش
برای بررسی مدلها و ظرفیتهای موجود میتوانید به صفحه [ کنتاکتور زیمنس ] در سایت نمایندگی مراجعه کنید و پیش از خرید، جهت اطمینان از موجودی و تطابق مدل با توان موتور خود، با کارشناسان فروش تماس بگیرید.
جمعبندی
کنتاکتور زیمنس یک قطعه کلیدی در مدارهای راهاندازی موتور و تابلوهای برق صنعتی است که با مکانیزم الکترومغناطیسی، سوئیچینگ مطمئن بارهای سنگین را ممکن میسازد. همانطور که دیدیم، خانواده SIRIUS و سری 3RT گستره وسیعی از توانها را پوشش میدهند و هماهنگی آنها با رله حرارتی، مونتاژ تابلو را ساده میکند. انتخاب درست بر اساس رده کاربری، توان موتور و ولتاژ بوبین، کلید عملکرد بلندمدت و ایمن مدار است. مهمتر از همه، اطمینان از اصالت محصول است که تنها از طریق نمایندگی رسمی تضمین میشود. اگر در انتخاب مدل مناسب پروژه خود تردید دارید یا به قیمت بهروز نیاز دارید، همین حالا برای مشاوره خرید و استعلام قیمت کنتاکتور زیمنس با کارشناسان نمایندگی زیمنس تهران تماس بگیرید.
